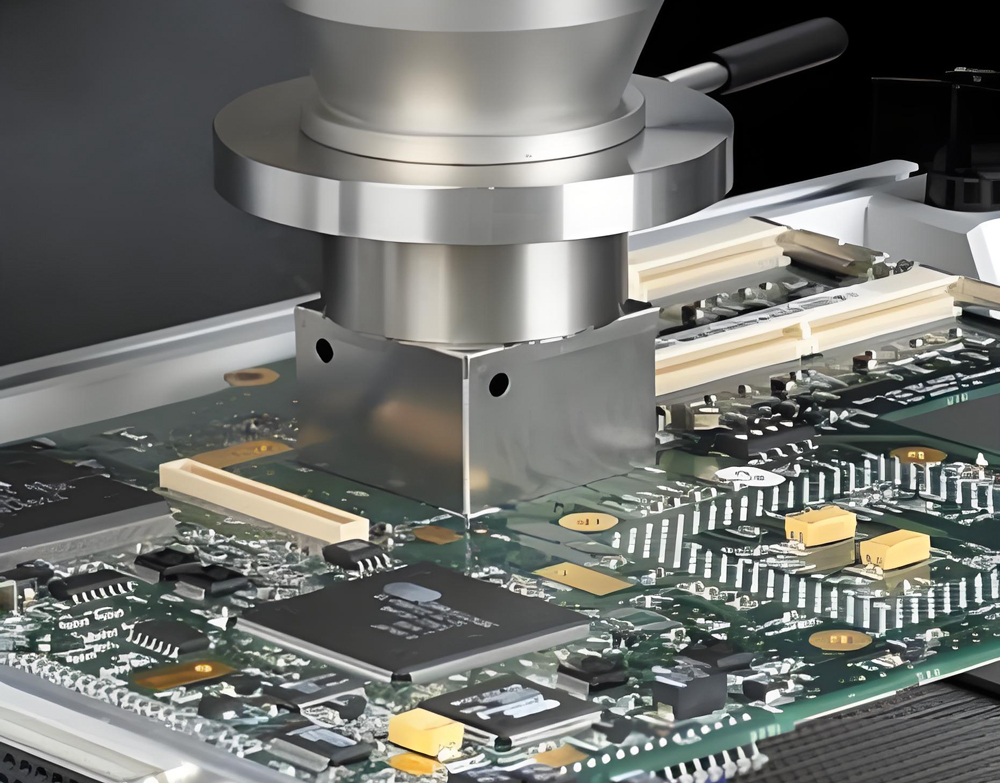

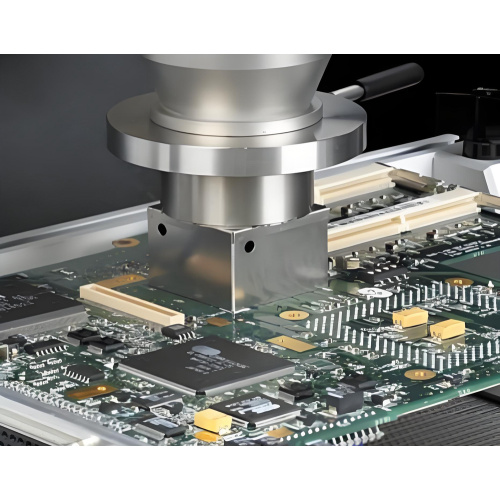

Hàn BGA (Mảng lưới bóng)

Hàn BGA (Mảng lưới bóng): Kỹ thuật chính xác cho thiết bị điện tử hiệu suất cao

Bởi NEWBASE - Công ty dẫn đầu về quản lý nhiệt năng lượng mới và sản xuất chính xác

1. Hàn BGA là gì?

Hàn BGA là công nghệ gắn trên bề mặt (SMT) kết nối các mạch tích hợp (IC) với bảng mạch in (PCB) bằng cách sử dụng một loạt các quả bóng hàn nhỏ (đường kính thường 0,3–0,8 mm) được sắp xếp theo dạng lưới bên dưới chip. Không giống như các gói có chì truyền thống (ví dụ: QFP, SOIC), BGA cung cấp:

• Mật độ chân cắm cao hơn: Cho phép thu nhỏ đồng thời hỗ trợ các chức năng phức tạp (ví dụ: bộ xử lý AI, chip 5G).
• Hiệu suất nhiệt và điện vượt trội: Đường dẫn tín hiệu ngắn làm giảm độ tự cảm, cải thiện khả năng truyền dữ liệu tốc độ cao.
• Độ tin cậy nâng cao: Bóng hàn mang lại độ ổn định cơ học và tản nhiệt tốt hơn.

2. Quy trình hàn BGA của NEWBASE: Từ thiết kế đến đảm bảo chất lượng

A. Chuẩn bị trước khi hàn

• Tối ưu hóa thiết kế PCB:
  • Sử dụng công nghệ HDI (Kết nối mật độ cao) với vias mù/chôn cho BGA có cường độ cao (<0,4mm).
  • Triển khai định tuyến kiểm soát trở kháng cho tín hiệu tốc độ cao (ví dụ: DDR, PCIe).
  • Thêm các đường bảo vệ và mặt phẳng tiếp đất để giảm thiểu nhiễu xuyên âm và EMI.
• Lựa chọn vật liệu:
  • Kem hàn: Công thức không chì (SAC305) hoặc độ rỗng thấp dành cho các ứng dụng có độ tin cậy cao.
  • Bề mặt hoàn thiện PCB: ENIG (Vàng ngâm niken điện phân) hoặc Bạc ngâm để có khả năng hàn tối ưu.
  • Thép stencil: Cắt bằng laze với thiết kế khẩu độ được tối ưu hóa để đảm bảo sự lắng đọng chất hàn chính xác.

B. Quá trình hàn

1. In dán hàn:
   • In stencil tự động đảm bảo lắng đọng dán đồng đều (phương sai khối lượng <10%).
2. Vị trí thành phần:
   • Máy gắp và đặt tốc độ cao với độ chính xác ±0,025mm căn chỉnh BGA bằng cách sử dụng nhận dạng quang học.
3. Hàn lại:
   • Kiểm soát hồ sơ nhiệt độ:
     • Làm nóng trước: 120–150°C (tốc độ tăng 1–3°C/s) để kích hoạt dòng chảy và loại bỏ các chất dễ bay hơi.
     • Ngâm: 150–180°C (60–120 giây) để ổn định nhiệt độ PCB/thành phần.
     • Reflow: Nhiệt độ cao nhất 235–245°C (45–90 giây trên điểm nóng chảy) để tan chảy.
     • Làm mát: hạ xuống <4°C/s để tạo thành các mối hàn sáng bóng, không bị rỗng.
   • Khí quyển nitơ: Giảm quá trình oxy hóa cho tỷ lệ khoảng trống <5%.

C. Kiểm soát chất lượng

• Kiểm tra quang học tự động (AOI): Phát hiện sai lệch, hàn không đủ hoặc bắc cầu.
• Kiểm tra bằng tia X (AXI): Thâm nhập bên dưới BGA để phân tích tính toàn vẹn của bóng hàn (trống, khớp nguội, chập).
• Kiểm tra điện: Quét ranh giới (JTAG) hoặc kiểm tra trong mạch (ICT) xác minh chức năng.

3. Tại sao chọn NEWBASE để hàn BGA?

• Chuyên môn toàn diện: Từ thiết kế PCB đến sản xuất hàng loạt, tận dụng 87 bằng sáng chế (23 bằng sáng chế về quản lý nhiệt).
• Thiết bị tiên tiến: 23 máy phun tự động, 3 dây chuyền sơn phòng sạch và dây chuyền SMT có độ chính xác ±0,025mm.
• Khả năng mở rộng: Công suất sản xuất hàng năm là 32 triệu RMB, hỗ trợ nguyên mẫu với khối lượng trên 1 triệu.
• Tuân thủ toàn cầu: Các tiêu chuẩn ISO/TS 16949, ASTM, DIN và JIS dành cho thị trường ô tô và công nghiệp.

4. Ứng dụng

• Ô tô: Hệ thống quản lý pin (BMS), bộ điều khiển động cơ, cảm biến ADAS.
• Điện tử tiêu dùng: Điện thoại thông minh 5G, máy chủ AI, tai nghe AR/VR.
• Công nghiệp: Bộ điều khiển robot, thiết bị hình ảnh y tế, bộ biến tần năng lượng tái tạo.

1. Đảm bảo quan hệ đối tác và mua sắm đáng tin cậy

(Giải quyết mối quan tâm hàng đầu của OEM: Sự chắc chắn trong sản xuất)

• Ổn định sản xuất hàng loạt và giao hàng đúng hẹn :
  Là nhà tích hợp Cấp 0,5 và được chứng nhận là doanh nghiệp “Chuyên biệt, Tinh tế, Độc đáo và Sáng tạo” cấp Quốc gia (SME “Little Giant”) bởi Bộ Công nghiệp và Công nghệ Thông tin (MIIT) của Trung Quốc, An Huy NEWBASE vận hành một cơ sở sản xuất thông minh rộng 6.000㎡ ở Hoàng Sơn , với công suất hàng năm trên 1 triệu đơn vị . Dây chuyền sản xuất của chúng tôi chạy theo hệ thống quản lý chất lượng kép IATF 16949 và ISO 9001 , đảm bảo chất lượng đầu ra ổn định và độ tin cậy. Vào năm 2024, chúng tôi đã giao thành công 20.000 thiết bị khẩn cấp cho một OEM lớn của Trung Quốc trong vòng 72 giờ , đạt được 100% giao hàng đúng hạn thông qua cơ chế phản ứng trong phòng chiến tranh và sự phối hợp theo thời gian thực giữa R&D, mua sắm, sản xuất và hậu cần.

• Khả năng tùy chỉnh (Hỗ trợ OEM/ODM) :
  Chúng tôi cung cấp khả năng tùy chỉnh linh hoạt ngoài các mô hình và năng lực tiêu chuẩn, bao gồm:

  • Thông số điện (điều chỉnh điện áp/tần số cho lưới điện khu vực)
  • Phối màu ngoại thất (tiêu chuẩn RAL/Pantone)
  • Tùy chọn nhãn hiệu (logo tùy chỉnh thông qua màn hình lụa, khắc laser hoặc in pad)
  • Làm cứng môi trường cho các điều kiện hoạt động đặc biệt (ví dụ: môi trường ở độ cao, nhiều bụi hoặc độ ẩm cao)
    Tất cả các yêu cầu tùy chỉnh đều phải trải qua quá trình xem xét tính khả thi và tạo nguyên mẫu trong vòng 7–10 ngày làm việc .

• Điều khoản thương mại và hậu cần linh hoạt :

  • Thanh toán : T/T (đặt cọc 30%, 70% trước khi giao hàng), L/C trả ngay, D/P có thể thương lượng
  • Incoterms : FOB Shanghai/Ningbo, CIF tới các cảng toàn cầu
  • Hỗ trợ hậu cần : Chúng tôi hợp tác với DHL, Kuehne+Nagel và COSCO để cung cấp các giải pháp vận chuyển hàng không/đường biển tận nơi , bao gồm chứng từ xuất khẩu, hỗ trợ thông quan và các tùy chọn DDP/DDU cho các thị trường mới nổi (ví dụ: Thổ Nhĩ Kỳ, Ấn Độ, Iran). Mặc dù thuế nhập khẩu thường do người mua chịu nhưng chúng tôi cung cấp hỗ trợ tuân thủ và phân loại mã HS đầy đủ.

2. Hỗ trợ tích hợp kỹ thuật

(Giảm chi phí cài đặt và tích hợp hệ thống của bạn)

• Tài liệu toàn diện (miễn phí & đa ngôn ngữ) :
  Mỗi sản phẩm đều bao gồm các gói kỹ thuật có thể tải xuống miễn phí bằng tiếng Anh, bao gồm:

  • Hướng dẫn cài đặt chi tiết
  • Bản vẽ CAD 2D/3D (định dạng STEP, DWG)
  • Sơ đồ nối dây & giao thức truyền thông CAN bus
  • Hướng dẫn tích hợp hệ thống cho các ứng dụng HVAC, quản lý nhiệt pin và bơm nhiệt

• Hỗ trợ đào tạo và vận hành :
  Chúng tôi cung cấp các hướng dẫn bằng video trực tuyến và các buổi đào tạo tại chỗ/theo yêu cầu (ảo hoặc trực tiếp) để cài đặt, cài đặt thông số và khắc phục sự cố—đảm bảo nhóm của bạn đạt được hiệu suất hệ thống tối ưu ngay từ ngày đầu tiên.

• Rõ ràng trực quan hóa kiến ​​trúc hệ thống :
  Đối với các thiết bị quản lý nhiệt loại tách, chúng tôi cung cấp sơ đồ lắp đặt trực quan hiển thị vòng lặp đầy đủ:
  Dàn nóng → Dàn lạnh → Tải đầu cuối (ví dụ: hệ thống sưởi dưới sàn / cuộn dây quạt / bộ tản nhiệt / bộ pin)
  Điều này giúp các kỹ sư nhanh chóng hiểu được logic đường ống, hệ thống dây điện và điều khiển trong quá trình thiết kế hệ thống.

• Dữ liệu hiệu suất được định lượng :
  Để thay thế các tuyên bố chung chung bằng các số liệu có thể xác minh được:

  • Độ bền bề mặt : Lớp phủ chịu được ≥50.000 chu kỳ trong thử nghiệm mài mòn Taber (ASTM D4060), vượt tiêu chuẩn ngành là 30.000 chu kỳ.
  • Khả năng chống tia cực tím : Vượt qua thử nghiệm thời tiết tăng tốc QUV 1.000 giờ (ASTM G154, Chu kỳ 1), duy trì độ bóng và độ ổn định màu >90%.
  • Hiệu suất xử lý lớp phủ : Quá trình xử lý hoàn toàn đạt được trong 30 phút ở 80°C, cho phép sản lượng hàng ngày đạt hơn 4.000 bộ phận được phủ trên mỗi dây chuyền.

3. Cam kết hậu mãi và bảo hành toàn cầu

(Đảm bảo sự tin cậy trong hoạt động lâu dài)

• Chính sách bảo hành :
  Tất cả các sản phẩm đều được bảo hành 24 tháng tiêu chuẩn bao gồm vật liệu, tay nghề và linh kiện điện tử . Chi phí nhân công và vận chuyển trả lại sẽ được chi trả cho các lỗi được xác nhận trong vòng 12 tháng đầu tiên.

• Mạng lưới dịch vụ toàn cầu :
  Được hỗ trợ bởi các văn phòng tập đoàn ở Thượng Hải, Quảng Châu, Nam Kinh, Tế Nam và Tây An , chúng tôi phối hợp với các đối tác dịch vụ được ủy quyền ở Châu Âu, Trung Đông và Đông Nam Á . Thời gian đáp ứng điển hình:

  • <24 giờ để được tư vấn kỹ thuật
  • <72 giờ để gửi phụ tùng
  • Hỗ trợ tại chỗ trong vòng 5–10 ngày làm việc (tùy theo khu vực)

• Chương trình phụ tùng :
  Chúng tôi cung cấp bộ dụng cụ khởi động miễn phí cho các bộ phận quan trọng dễ bị hao mòn (ví dụ: vòng đệm, đầu nối, mô-đun quạt) với các đơn đặt hàng số lượng lớn (>500 chiếc). Kho phụ tùng mở rộng được duy trì trong hơn 7 năm sau khi ngừng sản phẩm.

4. Tin tưởng thông qua chứng nhận và hồ sơ theo dõi đã được chứng minh

• Chứng nhận có thẩm quyền :
  ✅ IATF 16949 (Quản lý chất lượng ô tô)
  ✅ ISO 9001 (Quản lý chất lượng)
  ✅ ISO 14001 & ISO 45001 (Sức khỏe môi trường & nghề nghiệp)
  ✅ QC 080000 (Quản lý quy trình chất độc hại)
  Tất cả các lớp phủ và vật liệu đều tuân thủ các chỉ thị RoHS, REACH và ELV .

• Dự án tham khảo & Xác thực khách hàng :

  • Trường hợp OEM : Nhà cung cấp độc quyền bảng điều khiển quản lý nhiệt cho Xe buýt Yutong từ năm 2012, cung cấp >500.000 chiếc mỗi năm mà không thu hồi sản phẩm nào .
  • Thành công về hậu mãi : Hợp tác với một nhà điều hành đội tàu châu Âu để tân trang hơn 10.000 bộ điều khiển cabin ; độ bền sau nâng cấp tăng 40% dựa trên kết quả giám sát hiện trường trong 18 tháng.

• Báo cáo thử nghiệm của bên thứ ba :
  Hiệu suất được xác nhận bởi SGS và Trung tâm Giám sát & Kiểm tra Chất lượng Xe Quốc gia Trung Quốc , bao gồm:

  • Độ bền bám dính: xếp hạng 5B theo tiêu chuẩn ASTM D3359
  • Khả năng chống phun muối: >1.000 giờ không bị ăn mòn (ASTM B117)
  • Tính dễ cháy: Xếp hạng UL 94 V-0 cho các bộ phận bên trong

Hợp tác với An Huy NEWBASE—nơi hội tụ kỹ thuật chính xác, khả năng phục hồi của chuỗi cung ứng và đổi mới lấy khách hàng làm trung tâm để cung cấp năng lượng cho các giải pháp nhiệt thế hệ tiếp theo của bạn.
