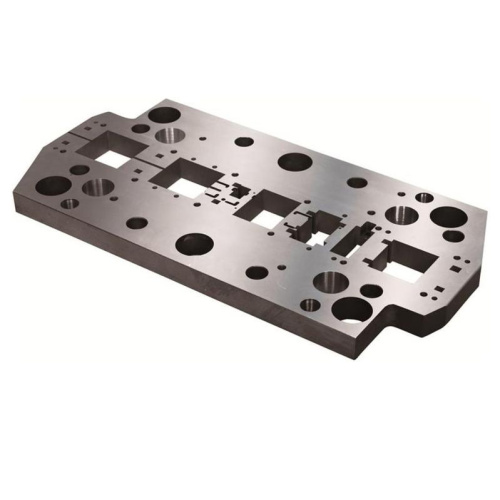

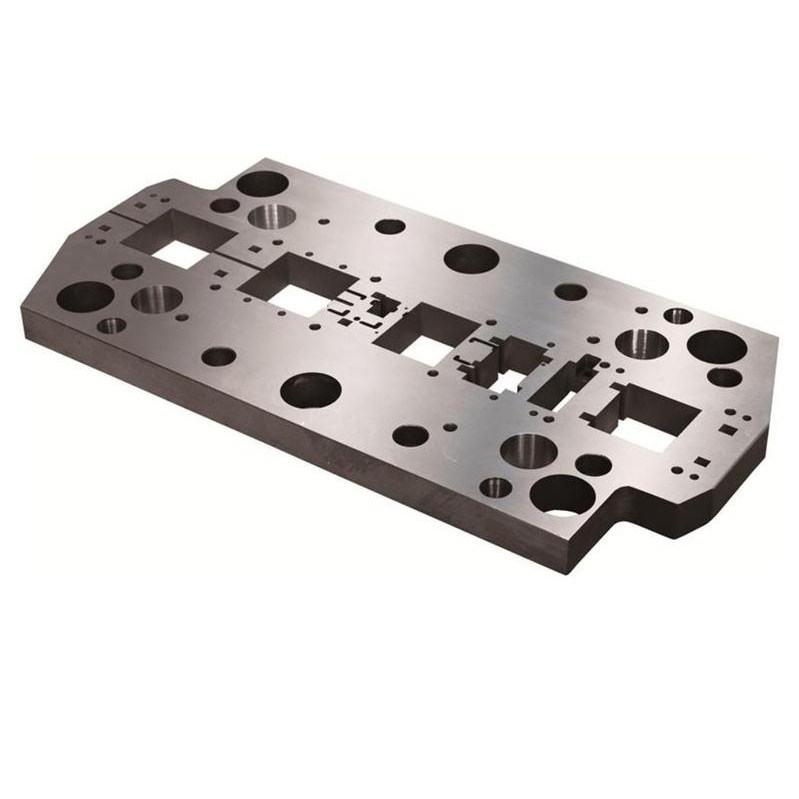

Khuôn dập: Công cụ chính xác để tạo hình kim loại tấm

Khuôn dập là công cụ chuyên dụng được sử dụng trong máy ép để cắt hoặc làm biến dạng các tấm kim loại hoặc phi kim loại ở nhiệt độ phòng, biến chúng thành các thành phần mong muốn. Được áp dụng rộng rãi trong các ngành công nghiệp ô tô, điện tử và thiết bị gia dụng, chúng cho phép sản xuất số lượng lớn các bộ phận phức tạp với độ chính xác đặc biệt.

1. Định nghĩa cốt lõi và nguyên tắc làm việc

Khuôn dập hoạt động thông qua áp suất cơ học do máy ép tác dụng, buộc vật liệu tấm phải trải qua quá trình tách (cắt) hoặc biến dạng dẻo (tạo hình). Các đặc điểm chính bao gồm:

• Quá trình tạo hình nguội: Không cần gia nhiệt, mặc dù ma sát có thể làm tăng nhiệt độ bề mặt một chút.
• Độ chính xác cao: Dung sai chặt chẽ và yêu cầu hoàn thiện bề mặt đảm bảo độ chính xác về kích thước.
• Tính linh hoạt của vật liệu: Xử lý kim loại (ví dụ: đồng, nhôm, thép) và phi kim loại (ví dụ: nhựa, vật liệu tổng hợp), với việc lựa chọn vật liệu dựa trên độ dẫn điện, khả năng chống ăn mòn và chi phí.

2. Các loại và phân loại chính

Khuôn dập được phân loại theo độ phức tạp và hiệu quả của quy trình:

A. Khuôn một giai đoạn (Dụng cụ đơn)

• Chức năng: Thực hiện một thao tác trên mỗi hành trình ép (ví dụ: cắt hoặc uốn).
• Trường hợp sử dụng: Lý tưởng cho các bộ phận đơn giản hoặc sản xuất khối lượng thấp do chi phí dụng cụ thấp hơn nhưng hiệu quả hạn chế.
• Ví dụ: Giá đỡ kim loại cơ bản, miếng đệm.

B. Khuôn tổng hợp (Công cụ ghép)

• Chức năng: Kết hợp nhiều thao tác trong một hành trình (ví dụ: đột và đột bao hình cùng lúc).
• Thuận lợi:
  • Giảm thời gian thiết lập và lãng phí vật liệu.
  • Thích hợp cho các bộ phận có độ phức tạp trung bình.
• Ví dụ: Đầu nối điện tử, linh kiện vỏ nhỏ.

C. Progressive Dies (Công cụ lũy tiến)

• Chức năng: Sử dụng nhiều trạm để định hình dần dần tờ giấy chỉ trong một lần ép, với phần cuối cùng sẽ được đẩy ra ở cuối.
• Lợi ích chính:
  • Hiệu suất cao: Hoàn hảo cho sản xuất hàng loạt (ví dụ: tấm thân ô tô, vỏ pin).
  • Khả năng tương thích tự động hóa: Tích hợp với bộ cấp cuộn để hoạt động liên tục.
• Ví dụ: Tấm cửa ô tô, vỏ thiết bị.

D. Khuôn chuyển

• Chức năng: Tương tự như khuôn lũy tiến nhưng chuyển bộ phận giữa các trạm thông qua cánh tay cơ khí hoặc robot, cho phép tạo hình 3D phức tạp hơn.
• Ca sử dụng: Các bộ phận lớn, phức tạp như các bộ phận khung gầm ô tô.

3. Các thành phần chính của khuôn dập

1. Cú đấm: Bộ phận nam tạo áp lực để làm biến dạng hoặc cắt vật liệu.
2. Die (Ma trận): Khoang cái định hình bộ phận; phải khớp cú đấm một cách chính xác.
3. Tấm thoát y: Giữ tấm ở đúng vị trí trong quá trình đục lỗ để tránh bị lệch.
4. Chốt/Ống lót dẫn hướng: Đảm bảo sự thẳng hàng giữa nửa khuôn trên và dưới để có độ chính xác nhất quán.
5. Hệ thống đẩy: Loại bỏ các bộ phận đã hoàn thiện hoặc phế liệu khỏi khoang khuôn.

4. Lựa chọn vật liệu xây dựng khuôn

• Thép tốc độ cao (HSS): Dành cho các loại chày và khuôn yêu cầu độ bền và độ bền mài mòn.
• Thép công cụ (ví dụ: D2, A2): Mang lại sự cân bằng giữa độ cứng và độ bền cho sản xuất số lượng lớn.
• Hạt dao cacbua: Được sử dụng trong các khu vực có độ mài mòn cao để kéo dài tuổi thọ khuôn.
• Lớp phủ bề mặt: Lớp phủ titan nitride (TiN) hoặc carbon giống kim cương (DLC) làm giảm ma sát và mài mòn.

5. Ứng dụng trong các ngành

A. Ô tô

• Các tấm thân, các thành phần khung, giá đỡ và vỏ pin.

B. Điện tử

• Đầu nối, tản nhiệt, vỏ bảo vệ và thiết bị đầu cuối chính xác.

C. Thiết bị gia dụng

• Các bộ phận của vỏ, vòng đệm và các chi tiết trang trí.

D. Hàng không vũ trụ

• Các thành phần cấu trúc nhẹ và tấm chắn nhiệt.

6. Ưu điểm của khuôn dập

• Hiệu quả về chi phí cho sản xuất hàng loạt: Chi phí trên mỗi đơn vị thấp ở khối lượng lớn.
• Độ chính xác và nhất quán cao: Dung sai chặt chẽ đến ± 0,01mm.
• Hiệu quả vật liệu: Giảm thiểu chất thải thông qua bố trí lồng nhau được tối ưu hóa.
• Tốc độ: Tốc độ sản xuất lên tới 1.000 nét mỗi phút đối với khuôn dập lũy tiến.

7. Tại sao chọn NEWBASE cho giải pháp khuôn dập?

• Chuyên môn toàn diện: Từ thiết kế đến sản xuất hàng loạt, tận dụng 87 bằng sáng chế (23 bằng sáng chế về quản lý nhiệt).
• Sản xuất tiên tiến: 23 máy phun tự động, 3 dây chuyền phủ phòng sạch và dây chuyền SMT với độ chính xác ±0,025mm.
• Khả năng mở rộng: Công suất sản xuất hàng năm là 32 triệu RMB, hỗ trợ nguyên mẫu với khối lượng trên 1 triệu.
• Tuân thủ toàn cầu: Các tiêu chuẩn ISO/TS 16949, ASTM, DIN và JIS dành cho thị trường ô tô và công nghiệp.

NEWBASE: Dập chính xác cho các ngành công nghiệp tương lai
Là công ty dẫn đầu trong lĩnh vực sản xuất tiên tiến của Trung Quốc, chúng tôi kết hợp công nghệ khuôn dập tiên tiến với những cải tiến độc quyền để mang lại chất lượng và hiệu quả chưa từng có.

1. Đảm bảo quan hệ đối tác và mua sắm đáng tin cậy

(Giải quyết mối quan tâm hàng đầu của OEM: Sự chắc chắn trong sản xuất)

• Ổn định sản xuất hàng loạt và giao hàng đúng hẹn :
  Là nhà tích hợp Cấp 0,5 và được chứng nhận là doanh nghiệp “Chuyên biệt, Tinh tế, Độc đáo và Sáng tạo” cấp Quốc gia (SME “Little Giant”) bởi Bộ Công nghiệp và Công nghệ Thông tin (MIIT) của Trung Quốc, An Huy NEWBASE vận hành một cơ sở sản xuất thông minh rộng 6.000㎡ ở Hoàng Sơn , với công suất hàng năm trên 1 triệu đơn vị . Dây chuyền sản xuất của chúng tôi chạy theo hệ thống quản lý chất lượng kép IATF 16949 và ISO 9001 , đảm bảo chất lượng đầu ra ổn định và độ tin cậy. Vào năm 2024, chúng tôi đã giao thành công 20.000 thiết bị khẩn cấp cho một OEM lớn của Trung Quốc trong vòng 72 giờ , đạt được 100% giao hàng đúng hạn thông qua cơ chế phản ứng trong phòng chiến tranh và sự phối hợp theo thời gian thực giữa R&D, mua sắm, sản xuất và hậu cần.

• Khả năng tùy chỉnh (Hỗ trợ OEM/ODM) :
  Chúng tôi cung cấp khả năng tùy chỉnh linh hoạt ngoài các mô hình và năng lực tiêu chuẩn, bao gồm:

  • Thông số điện (điều chỉnh điện áp/tần số cho lưới điện khu vực)
  • Phối màu ngoại thất (tiêu chuẩn RAL/Pantone)
  • Tùy chọn nhãn hiệu (logo tùy chỉnh thông qua màn hình lụa, khắc laser hoặc in pad)
  • Làm cứng môi trường cho các điều kiện hoạt động đặc biệt (ví dụ: môi trường ở độ cao, nhiều bụi hoặc độ ẩm cao)
    Tất cả các yêu cầu tùy chỉnh đều phải trải qua quá trình xem xét tính khả thi và tạo nguyên mẫu trong vòng 7–10 ngày làm việc .

• Điều khoản thương mại và hậu cần linh hoạt :

  • Thanh toán : T/T (đặt cọc 30%, 70% trước khi giao hàng), L/C trả ngay, D/P có thể thương lượng
  • Incoterms : FOB Shanghai/Ningbo, CIF tới các cảng toàn cầu
  • Hỗ trợ hậu cần : Chúng tôi hợp tác với DHL, Kuehne+Nagel và COSCO để cung cấp các giải pháp vận chuyển hàng không/đường biển tận nơi , bao gồm chứng từ xuất khẩu, hỗ trợ thông quan và các tùy chọn DDP/DDU cho các thị trường mới nổi (ví dụ: Thổ Nhĩ Kỳ, Ấn Độ, Iran). Mặc dù thuế nhập khẩu thường do người mua chịu nhưng chúng tôi cung cấp hỗ trợ tuân thủ và phân loại mã HS đầy đủ.

2. Hỗ trợ tích hợp kỹ thuật

(Giảm chi phí cài đặt và tích hợp hệ thống của bạn)

• Tài liệu toàn diện (miễn phí & đa ngôn ngữ) :
  Mỗi sản phẩm đều bao gồm các gói kỹ thuật có thể tải xuống miễn phí bằng tiếng Anh, bao gồm:

  • Hướng dẫn cài đặt chi tiết
  • Bản vẽ CAD 2D/3D (định dạng STEP, DWG)
  • Sơ đồ nối dây & giao thức truyền thông CAN bus
  • Hướng dẫn tích hợp hệ thống cho các ứng dụng HVAC, quản lý nhiệt pin và bơm nhiệt

• Hỗ trợ đào tạo và vận hành :
  Chúng tôi cung cấp các hướng dẫn bằng video trực tuyến và các buổi đào tạo tại chỗ/theo yêu cầu (ảo hoặc trực tiếp) để cài đặt, cài đặt tham số và khắc phục sự cố—đảm bảo nhóm của bạn đạt được hiệu suất hệ thống tối ưu ngay từ ngày đầu tiên.

• Rõ ràng trực quan hóa kiến ​​trúc hệ thống :
  Đối với các thiết bị quản lý nhiệt loại tách, chúng tôi cung cấp sơ đồ lắp đặt trực quan hiển thị vòng lặp đầy đủ:
  Dàn nóng → Dàn lạnh → Tải đầu cuối (ví dụ: hệ thống sưởi dưới sàn / cuộn dây quạt / bộ tản nhiệt / bộ pin)
  Điều này giúp các kỹ sư nhanh chóng hiểu được logic đường ống, hệ thống dây điện và điều khiển trong quá trình thiết kế hệ thống.

• Dữ liệu hiệu suất được định lượng :
  Để thay thế các tuyên bố chung chung bằng các số liệu có thể xác minh được:

  • Độ bền bề mặt : Lớp phủ chịu được ≥50.000 chu kỳ trong thử nghiệm mài mòn Taber (ASTM D4060), vượt tiêu chuẩn ngành là 30.000 chu kỳ.
  • Khả năng chống tia cực tím : Vượt qua thử nghiệm thời tiết tăng tốc QUV 1.000 giờ (ASTM G154, Chu kỳ 1), duy trì độ bóng và độ ổn định màu >90%.
  • Hiệu suất xử lý lớp phủ : Quá trình xử lý hoàn toàn đạt được trong 30 phút ở 80°C, cho phép sản lượng hàng ngày đạt hơn 4.000 bộ phận được phủ trên mỗi dây chuyền.

3. Cam kết hậu mãi và bảo hành toàn cầu

(Đảm bảo sự tin cậy trong hoạt động lâu dài)

• Chính sách bảo hành :
  Tất cả các sản phẩm đều được bảo hành 24 tháng tiêu chuẩn bao gồm vật liệu, tay nghề và linh kiện điện tử . Chi phí nhân công và vận chuyển trả lại sẽ được chi trả cho các lỗi được xác nhận trong vòng 12 tháng đầu tiên.

• Mạng lưới dịch vụ toàn cầu :
  Được hỗ trợ bởi các văn phòng tập đoàn ở Thượng Hải, Quảng Châu, Nam Kinh, Tế Nam và Tây An , chúng tôi phối hợp với các đối tác dịch vụ được ủy quyền ở Châu Âu, Trung Đông và Đông Nam Á . Thời gian đáp ứng điển hình:

  • <24 giờ để được tư vấn kỹ thuật
  • <72 giờ để gửi phụ tùng
  • Hỗ trợ tại chỗ trong vòng 5–10 ngày làm việc (tùy theo khu vực)

• Chương trình phụ tùng :
  Chúng tôi cung cấp bộ dụng cụ khởi động miễn phí cho các bộ phận quan trọng dễ bị hao mòn (ví dụ: vòng đệm, đầu nối, mô-đun quạt) với các đơn đặt hàng số lượng lớn (>500 chiếc). Kho phụ tùng mở rộng được duy trì trong hơn 7 năm sau khi ngừng sản phẩm.

4. Tin tưởng thông qua chứng nhận và hồ sơ theo dõi đã được chứng minh

• Chứng nhận có thẩm quyền :
  ✅ IATF 16949 (Quản lý chất lượng ô tô)
  ✅ ISO 9001 (Quản lý chất lượng)
  ✅ ISO 14001 & ISO 45001 (Sức khỏe môi trường & nghề nghiệp)
  ✅ QC 080000 (Quản lý quy trình chất độc hại)
  Tất cả các lớp phủ và vật liệu đều tuân thủ các chỉ thị RoHS, REACH và ELV .

• Dự án tham khảo & Xác thực khách hàng :

  • Trường hợp OEM : Nhà cung cấp độc quyền bảng điều khiển quản lý nhiệt cho Xe buýt Yutong từ năm 2012, cung cấp >500.000 chiếc mỗi năm mà không thu hồi sản phẩm nào .
  • Thành công về hậu mãi : Hợp tác với một nhà điều hành đội tàu châu Âu để tân trang hơn 10.000 bộ điều khiển cabin ; độ bền sau nâng cấp tăng 40% dựa trên kết quả giám sát hiện trường trong 18 tháng.

• Báo cáo thử nghiệm của bên thứ ba :
  Hiệu suất được xác nhận bởi SGS và Trung tâm Giám sát & Kiểm tra Chất lượng Xe Quốc gia Trung Quốc , bao gồm:

  • Độ bền bám dính: xếp hạng 5B theo tiêu chuẩn ASTM D3359
  • Khả năng chống phun muối: >1.000 giờ không bị ăn mòn (ASTM B117)
  • Tính dễ cháy: Xếp hạng UL 94 V-0 cho các bộ phận bên trong

Hợp tác với An Huy NEWBASE—nơi hội tụ kỹ thuật chính xác, khả năng phục hồi của chuỗi cung ứng và đổi mới lấy khách hàng làm trung tâm để cung cấp năng lượng cho các giải pháp nhiệt thế hệ tiếp theo của bạn.
